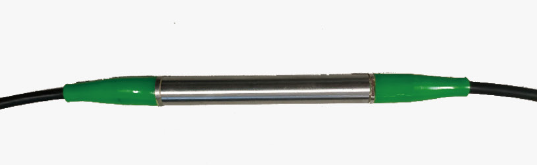

產品指標
| 技術參數 | ||||
|---|---|---|---|---|
|
量程（℃） |
-40～+105 |
|||
|
分辨率（℃） |
0.05 |
|||
|
測溫精度（℃） |
±0.5 |
|||
|
光柵中心波長（nm） |
1510~1590 |
|||
|
規格尺寸 |
Φ6mm×70mm～Φ9.5mm×110mm |
|||
|
安裝方式 |
粘結/捆綁 |
|||
|
傳感器引出線 |
1.5 米鎧裝光纜 |
|||
|
連接方式 |
熔接或FC/APC 接頭 |
|||

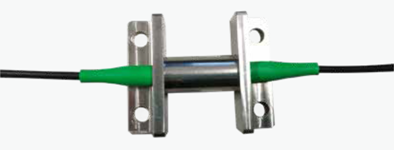

光纖光柵表面應變傳感器是面向橋梁、建筑結構檢測評定與在線監測需求研制的表面安裝式應變測量傳感器，采用 47mm 標距設計，兼顧混凝土和鋼結構表面應變測量對標距的要求。應變傳感器具有固定式底座及可重復使用式底座，分別滿足長期監測一次性使用與短期監測多次重復使用的要求。
產品指標
|
技術參數 |
|
|---|---|
|
量程（με） |
± 800 |
|
分辨率（μεF·S） |
0.1 |
|
精度（μεF·S） |
1 |
|
光柵中心波長（nm） |
1510~1590 |
|
規格尺寸 |
Φ6mm×70mm～Φ9.5mm×110mm |
|
安裝方式 |
焊接/粘接/螺栓緊固 |
|
傳感器引出線 |
鎧裝光纜，左右各為 1.5m |
|
連接方式 |
熔接或FC/APC ?接頭 |

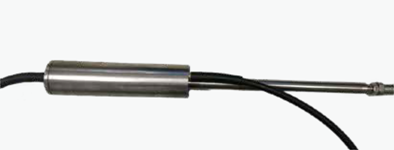

光纖光柵位移傳感器采用探桿安裝方式，可以精確、快速測定橋梁、隧道、大壩、地下工程、邊坡的位移變形。在通過結構設計減小傳感器溫度靈敏系數的同時，在傳感器內部安裝了 1 只光纖光柵溫度傳感器，用以補償溫度對測量的影響。可用于石油化工、水利水電工程、工業與民用建筑等結構上裂縫或接縫開合度的長期監測。
產品指標
|
技術參數 |
|
|---|---|
|
量程（mm） |
0～200 |
|
分辨率（F·S） |
＜0.1％ |
|
精度（F·S） |
＜0.3％ |
|
光柵中心波長（nm） |
1510~1590 |
|
規格尺寸（mm） |
Φ25×200 |
|
安裝方式 |
機械固定 |
|
傳感器引出線 |
1.5 米鎧裝光纜，耐腐蝕 PU 護套 |
|
連接方式 |
熔接或FC/APC ?接頭 |
?

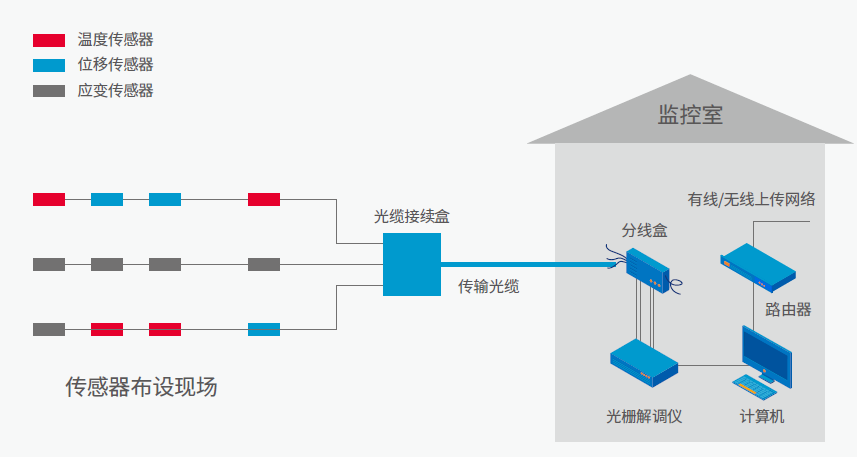

應用領域
?? ?油罐、隧道等火災自動報警
? ?開關柜、電纜等輸變電設備在線溫度監測
? ?橋梁、大壩、隧道、建筑等土木工程結構安全監測
? ?特種設備結構安全監測
? ?滑坡、泥石流等地質災害監測
?
|
光學參數 |
|
|---|---|
|
光通道數 |
8/16/32 |
|
每通道傳感器數量 |
25，推薦測點數：8~12 |
|
檢測波長范圍（nm） |
1510～1590 |
|
波長精度（pm） |
±1 |
|
波長分辨率（pm） |
0.1 |
|
溫度測量精度（℃） |
±0.2（典型值） |
|
應力測量精度（F.S.） |
1.0%（典型值） |
|
動態范圍（dB） |
≥20 |
|
遠程監測能力（km） |
40；不考慮額外損耗，更高的特殊要求可定制 |
|
電氣與設備參數 |
|
|
掃描頻率（Hz） |
25（所有通道同步采樣，頻率可在 0~25?設定） |
|
額定電壓 |
AC220V/DC24V |
|
設備尺寸 |
標準 19 英寸 3U 機箱 |
|
設備工作溫度（℃） |
-10～+50 |
|
通訊接口 |
10/100M 以太網，RS232，RS485，GPRS |
|
系統軟件參數 |
|
|
二次開發接口 |
提供標準 API 方便二次開發和應用集成 |
|
軟件主要功能 |
支持光譜顯示、波長測量、物理量測量等多種工作模式，支持數據、 曲線等顯示方式和可設定時間間隔的數據存儲功能。具有設備在線自診斷功能。 |
